一种双通道16位250MS/s ADC芯片

发布日期:2020-10-29浏览量:2378 发布人:icis

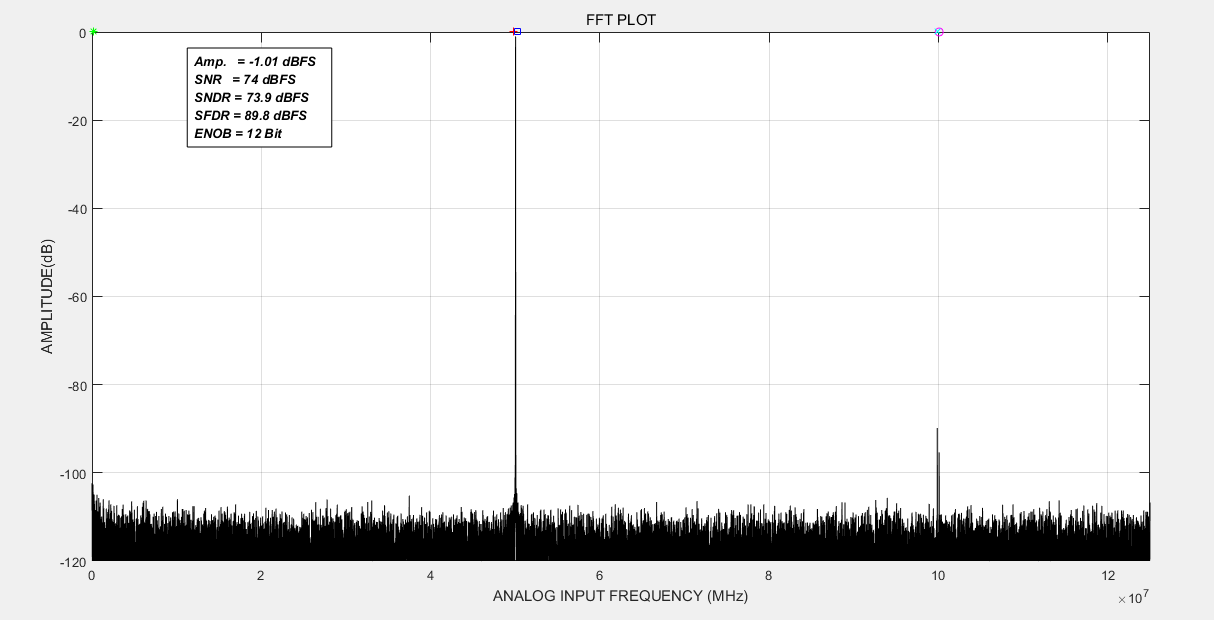

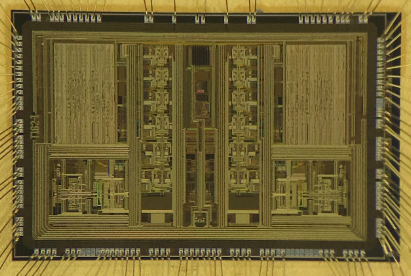

        基于0.18um CMOS工艺,采用流水线结构设计,分辨率为16 bit,转换速度达到250MS/s,芯片照片及典型测试结果如图1所示。该芯片采用高精度高速设计,带有前台、后台数字校准以及随机抖动(dither)处理,具有很高的输出频谱质量。此外,该芯片还集成了电压基准、参考驱动器、SPI接口等辅助模块,简化外围电路。芯片输出接口为DDR LVDS,芯片采用64PIN QFN封装,供电电压为1.8V,每通道功耗<630mW。
